Como usar los Medidores de Madurez

Aquí se incluye una guía paso-a-paso para estimar la resistencia del concreto utilizando los medidores de temperatura y madurez de COMMAND Center:

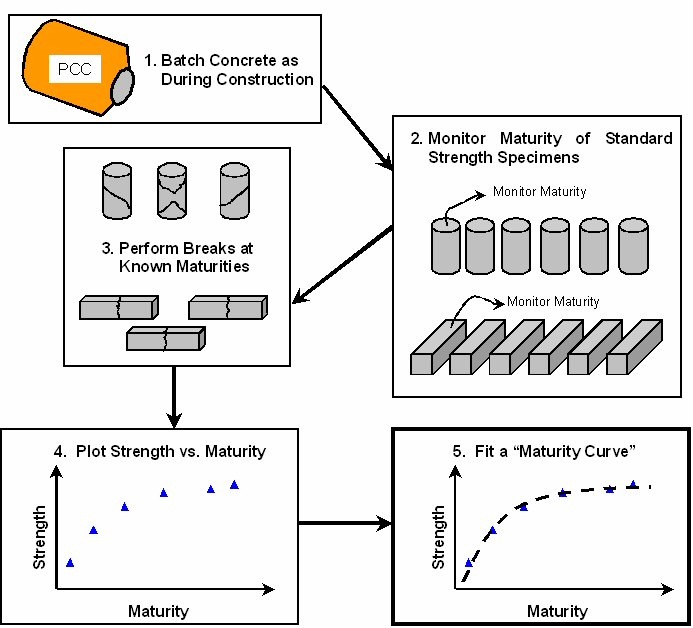

Paso 1: Desarrolle la Curva de Madurez

La curva de madurez es una representación gráfica de la relación que existe entre la resistencia y la madurez del concreto. Para desarrollar esta curva, medidores de madurez se insertan en vigas y cilindros de concreto utilizando una mezcla similar a la que se usara durante la construcción. Los datos de madurez son recolectados con el dispositivo de mano y ajustados a una curva usando el programa de COMMAND Center o cualquier otro programa como Microsoft Excel. De cualquier manera, existen varias formas de graficar los datos ya sea mediante una función logarítmica o hiperbólica, una gráfica linear o semi-logarítmica, o una función sigmoidea más compleja. La mayoría de las especificaciones incluyen una técnica para ajustar las curvas (análisis de regresión).

how-to-measure-concrete-strength-step1

Es importante que para este paso se hagan pruebas con un concreto que sea lo más cerca posible al que se usará durante la construcción. Estoy incluye el volumen, el equipo de mezcla, las proporciones de la mezcla, fuentes y fabricantes de materiales. Cualquier variación en la preparación del concreto disminuirá la calidad de los estimados de resistencia utilizando la curva de la madurez.

Paso 2: Estime la Resistencia In-Situ

Una vez se ha desarrollado la curva de madurez, COMMAND Center hace que sea muy simple estimar la resistencia del concreto in-situ. El primer paso es que el colado use el mismo concreto (materiales, proporciones, equipo de mezclar, etc.) que se usó para desarrollar la curva de madurez.

how-to-measure-concrete-strength-step2

Luego se llevan a cabo las pruebas de rutina para el control de calidad para verificar que el concreto sea de la misma calidad y que cumpla con las especificaciones.

Durante la construcción, se instalan los sensores para monitorear el desarrollo de la madurez en la estructura de concreto. Es importante que se observen las prácticas de transportación, consolidación y curado para asegurar que se cumpla con las asunciones de la teoría de la madurez.

Finalmente, se usan las lecturas de madurez con el sistema COMMAND Center y la curva de madurez para estimar la resistencia del concreto in-situ. Periódicamente y antes de realizar operaciones críticas para la seguridad, la curva debe ser verificada.

Paso 3: Verifique la Curva de Madurez

Ya que durante el transcurso de un proyecto puede haber cambios en los materiales, rendimiento del equipo, y las condiciones de construcción, es importante que se verifique la relación resistencia-madurez. La curva de madurez debe ser verificada periódicamente durante la duración de un proyecto, antes de llevar a cabo operaciones críticas para la seguridad, y en cualquier momento que existan dudas acerca de esta curva.

how-to-measure-concrete-strength-step3



Hay dos métodos para verificar la curva de madurez:

  • Monitoreo de la resistencia de los especímenes creados durante la construcción y comparar los datos con la curva de madurez
  • Estimar la resistencia in-situ utilizando otros métodos, como por ejemplo usando una pistola “Windsor” o un ensayo “pull out test”.

La verificación de la curva de madurez debe ser parte del plan de control de calidad de un proyecto. Este proceso asegura que la relación de resistencia-madurez este al día y sea confiable. Muchas especificaciones usan este paso para revisar o recalcular la curva de madurez.

Cuando usan el método de madurez, los equipos de personal a cargo de la construcción pueden estimar la resistencia de su concreto colocado en tiempo real. No es necesario gastar tiempo en espera de los resultados de especímenes de concreto normalmente usados y además esperar a que estos reflejen las condiciones de resistencia del concreto colocado en el lugar de la obra.

Si no se cuenta con el monitoreo de la madurez, los resultados de la resistencia son estimados con pruebas en cilindros que se prueban en un laboratorio. Basarse únicamente en esa información del laboratorio ocasiona pérdidas de tiempo muy valiosas cuando el concreto alcanza las resistencias antes de los tiempos de prueba en laboratorio. En el negocio de la construcción, el tiempo es dinero.

Para ahorrar tiempo y dinero en un proyecto, el equipo de técnicos puede monitorear la madurez del concreto para determinar de manera rápida cuando el material ha alcanzado la resistencia requerida.

Beneficios Clave de la Madurez del Concreto

  • La resistencia del material puede ser evaluada en tiempo real.
  • Se invierte menos tiempo esperando los resultados del laboratorio.
  • El número de pruebas destructivas para efectos de control y verificación pueden disminuir.
  • Tendones de presfuerzo pueden ser tensados, se pueden remover cimbras y moldes con anticipación y las cargas pueden ser aplicadas en las estructuras antes de lo anticipado.
  • La construcción expedita puede resultar en bonificaciones al constructor.
